Descripción del comando:



Una malla de terreno puede crearse dentro de una polilínea cerrada o a lo largo de una polilínea abierta calculando elevaciones de puntos desde Google Earth usando este comando.  Especificando el punto de origen, ángulo de rotación y distancia entre filas y columnas la densidad de la malla y precisión pueden ajustarse. La malla resultante puede ser procesada para obtener curvas de nivel, perfiles y secciones transversales dinámicas con anotaciones y análisis de zonas por rangos de pendiente.

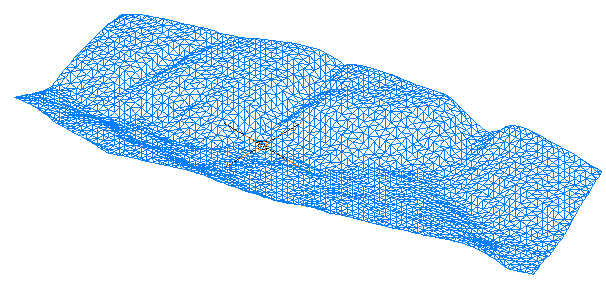

Malla obtenida de Google Earth (vista isométrica)





Configuración de caja de diálogo (pestaña de malla):

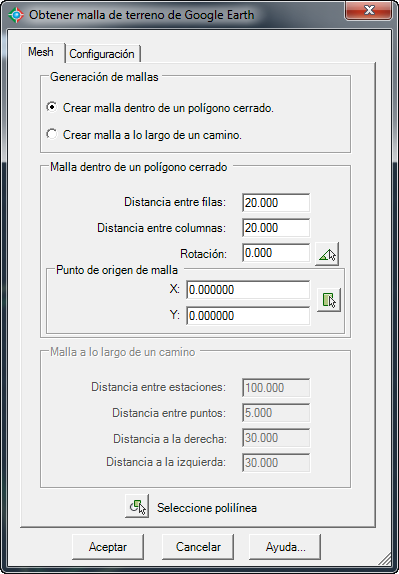

Obtener malla de terreno de Google Earth (pestaña de malla)







ØGeneración de mallas.

·Crear malla dentro de un polígono cerrado. Una polilínea cerrada existente en el dibujo deberá ser seleccionda para generar la malla. El sistema de coordenadas utilizado al dibujar la polilínea debe corresponder al sistema de coordenadas seleccionado al generar la malla.

·Crear malla a lo largo de un camino. Una polilínea existente en el dibujo debe seleccionarse para generar la malla. La distancia entre estaciones, offset a la izquierda y derecha y distancia entre puntos de muestreo debe indicarse.



Configuración de caja de diálogo (pestaña de configuración):



Obtener malla de terreno de Google Earth (pestaña de datum)



ØColor de malla.

·Usar color de capa. La malla será creada utlizando el color de la capa vigente en el dibujo.

·Usar color definido. La malla será creada con el color especificado por el usuario.

ØSuavidad de curva. Si la polilínea seleccionada para crear la malla tiene segmentos curvos serán convertidos a segmentos rectos antes de que la imagen sea recortada. El número de segmentos rectos resultantes será proporcional a la longitud máxima de segmento y la deflexión máxima especificada.

ØMostrar lugar en Google Earth. Después de que la malla sea creada, se activará automáticamente Google Earth y se mostrará un acercamiento del lugar donde la malla está físicamente localizada.

ØMostrar línea de malla en Google Earth. Una carpeta será agregada en 'Lugares Temporales' del Explorador de Google Earth la cual contendrá las rutas que representan cada línea vertical y horizontal de la malla procesada.

ØOffset de elevación. El valor ingresado será adicionado a las elevaciones calculadas para desplazar la malla verticalmente. Un valor positivo desplaza la malla hacia arriba y un valor negativo la desplaza hacia abajo.







Sugerencias:



·Antes de usar este comando el dibujo vigente debe estar georeferenciado para establecer los valores de los parámetros de conversión entre las coordenadas del dibujo y las coordenadas de latitud/longtitud del sitio correspondiente.

·La configuración de terreno obtenida al calcular la malla no es tan exacta como la obtenida por un levantamiento físico del terreno. La malla resultante no es recomendada para proyectos donde se requiere alta precisión.

·Puede usar el comando para mostrar objetos de dibujo georeferenciados para asegurarse de que el dibujo está correctamente georeferenciado antes de usar este comando.





Temas relacionados:



·Georeferenciar dibujo seleccionando objetos

·Georeferenciar dibujo seleccionando dos puntos

·Georeferenciar dibujo seleccionando un sistema de coordenadas

·Métodos de georeferencia

·Dibujar secciones transversales de malla

·Dibujar perfil de malla
