Descripción del comando:



Después de que la malla de terreno es importada al dibujo con el comando de importar malla de terreno de Google Earth, una polilínea puede ser dibujada manualmente dentro de la malla para indicar la ruta por donde las secciones transversales serán procesadas.



Usando este comando de CAD-Earth, líneas de estación con anotaciones de cadenamientos serán insertadas a lo largo de esta polilínea y las secciones transversales correspondiente serán cradas con anotaciones de elevación, offset, cadenamiento y escala. El usuario puede especificar color, capa, estilo de texto, altura y colocación para cada elemento de las secciones transversales.

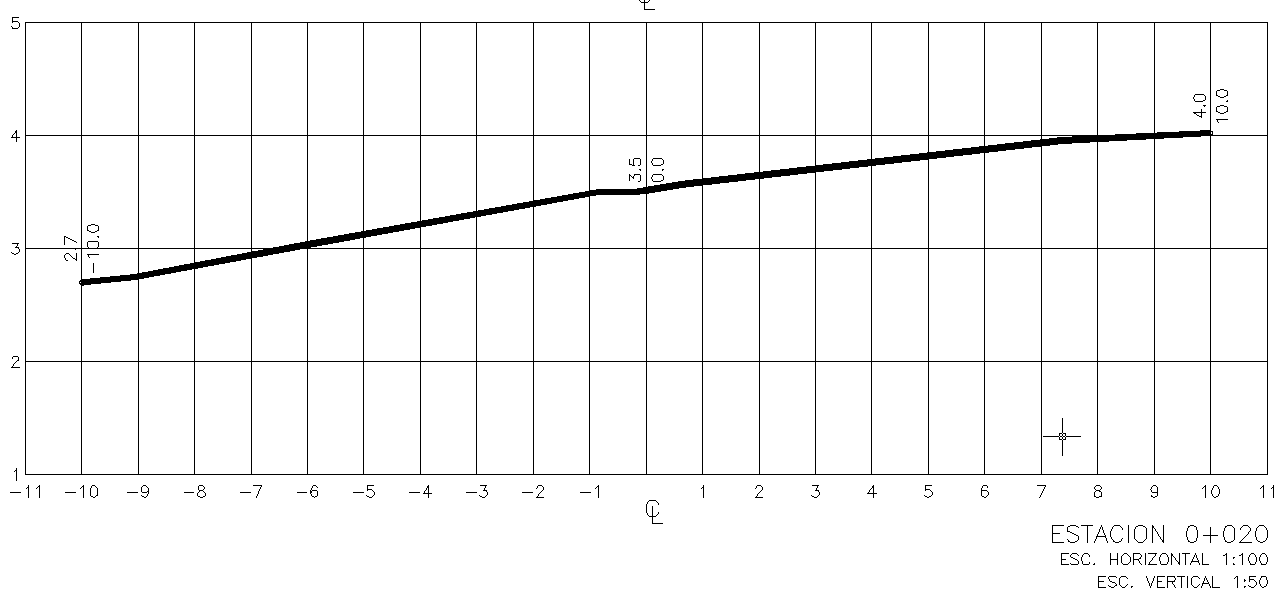

Ejemplo de dibujo de sección transversal







Dibujar secciones transversales (pestaña de sección):

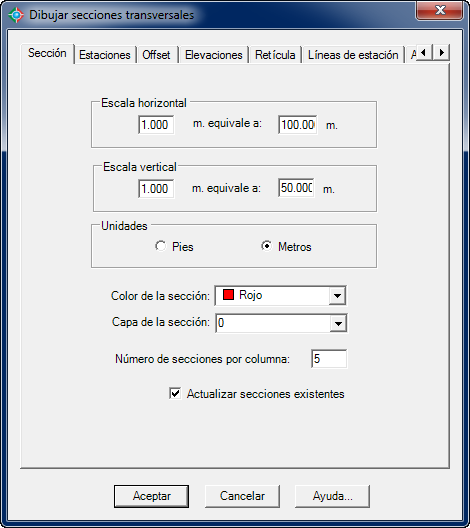

Caja de diálogo para dibujar secciones transversales (pestaña de sección)







ØEscala horizontal. Este valor será usado para convertir la altura de texto y símbolos de las unidades seleccionadas (pies o metros) a unidades de dibujo. Los valores típicos con 1"-10' (una pulgada equivale a 10 pies) a 1"-20' (1 pulgada equivale a 20 pies) para unidades en pies y 1:50 (1 metro equivale a 50 metros) y 1:100 (1 metro equivale a 100 metros) para unidades en metros.

ØEscala vertical.  Los valores típicos son 1"-5' (1 pulgada equivale a 5 pies) a 1"-10' (1 pulgada equivale a 10 pies) para unidades en pies y 1:25 (1 metro equivale a 25 metros) y 1:50 (1 metro equivale a 50 metros) para unidades en metros.

ØUnidades. Pueden ser en pies o metros. Las unidades seleccionadas deben corresponder con las unidades que se utilizaron al crear la malla.

ØColor de la sección. El color seleccionado será usado para dibujar la polilínea que representará la sección transversal.

ØCapa de la sección. La polilínea que representará la sección transversal será dibujada en la capa seleccionada.

ØNúmero de secciones por columna. Los dibujos resultantes de secciones transversales serán apilados en columnas de abajo hacia arriba y de izquierda a derecha. Cuando el número de secciones transversales por columnas sea alcanzado, una nueva columna de secciones transversales será creada.

ØActualizar secciones existentes. Si existen secciones transversales previas procesadas con la polilínea seleccionada, serán actualizadas para reflejar los nuevos valores.



Dibujar secciones transversales  (pestaña de estaciones):

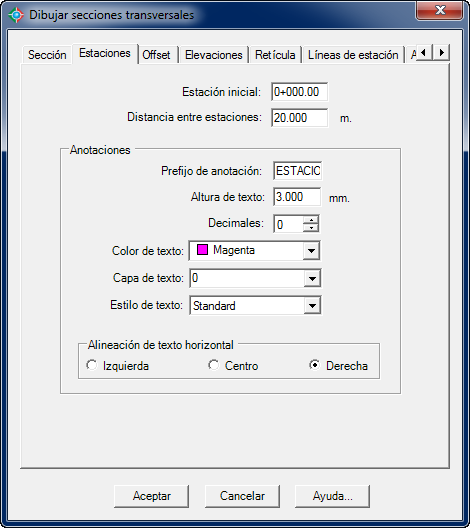

Caja de diálogo para dibujar secciones transversales (pestaña de estaciones)





ØEstación inicial. Las anootaciones de secciones transversales y líneas de estación comenzarán con este valor.

ØDistancia entre estaciones. Las secciones transversales serán calculadas en intervalos iguales a la distancia especificada, perpendicular a la polilínea y con una longitud horizontal igual a la suma de la distancias offset izquierda y derecha.

ØAnotaciones.

·Prefijo de anotación. Texto que será incluido antes de cada anotación de estación en los dibujos de secciones transversales.

·Altura de texto. Altura para las anotaciones de estación en dibujos de secciones transversales.

·Decimales. Número de dígitos desplegadas a la derecha del punto decimal en anotaciones de estación.

·Color de texto. El color seleccionado será usado para la anotación de estaciones en dibujos de secciones transversales.

·Capa de texto. Las anotaciones de estación serán creadas en la capa seleccionada.

·Estilo de texto. El estilo de texto seleccionado será usado para anotaciones de estación.

·Alineamiento horizontal. Las anotaciones de estación pueden ser alineadas a la izquierda, centro o derecha en la parte inferior de cada dibujo de sección transversal.



Dibujar secciones transversales  (pestaña de offset):

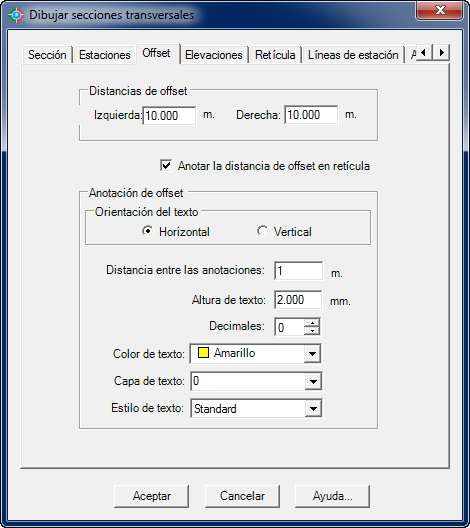

Caja de diálogo para dibujar secciones transversales (pestaña de offset)





ØDistancias de offset. La suma de las distancias izquierda y derecha será la longitud horizontal de las secciones transversales. Estas distancias son perpendiculares a la polilínea de cadenamiento en cada estación, y son relativas a la dirección de cadenamiento ascendente.

ØAnotar la distancia de offset en retícula. Las anotaciones de offset serán colocadas en la parte inferior de cada retícula de sección transveral, separadas a la distancia especificada entre las anotaciones de offset. Las distancias de offset hacia la izquierda del centro de sección serán anotadas con signo negativo.

ØAnotación de offset.

·Orientación del texto. Las anotaciones de offset pueden ser colocadas horizontal o verticalmente en la parte inferior de cada retícula de sección transversal.

·Distancia entre las anotaciones. Las anotaciones de offset serán colocadas en la parte inferior de cada sección transversal en intervalos iguales a la distancia especificada.

·Altura de texto. Altura de la anotaciones de offset de acuerdo a las unidades seleccionadas (pulgadas o milímetros).

·Decimales. Número de dígitos desplegados a la derecha de punto decimal para anotaciones de offset.

·Color de texto. Las anotaciones de offset serán creadas con el color seleccionado.

·Capa de texto. Las anotaciones de offset serán creadas en la capa seleccionada.

·Estilo de texto. El estilo de texto seleccionado será usado para las anotaciones de offset.





Dibujar secciones transversales  (pestaña de elevaciones):

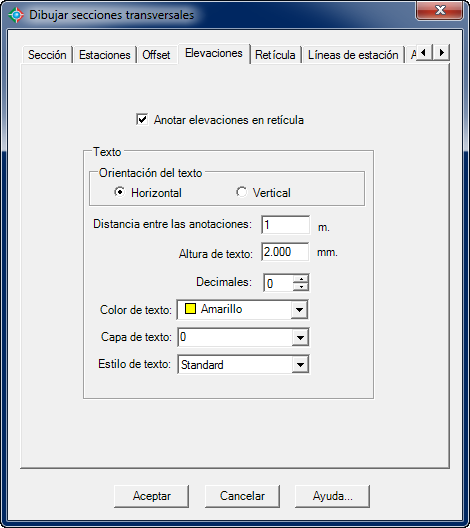

Caja de diálogo para dibujar secciones transversales (pestaña de elevaciones)







ØAnotar elevaciones en retícula. Las anotaciones de elevación serán colocadas en el lado izquierdo de la retícula de cada sección transversal.

ØTexto.

·Orientación del texto. La anotaciones de elevación pueden ser colocadas horizontal o verticalmente en el lado izquierdao de la retícula de cada sección transversal.

·Distancia entre las anotaciones. Las anotaciones de elevación serán colocadas a intervalos iguales a la distancia indicada en el lado izquierdo de la retícula de cada sección transversal.

·Altura de texto. Altura para el texto de anotaciones de elevación.

·Decimales. Número de dígitos desplegadas a la derecha del punto decimal para anotaciones de elevación.

·Color de texto. El color seleccionado será usado para el texto de anotaciones de elevación.

·Capa de texto. Las anotaciones de elevación serán creadas en la capa seleccionada.

·Estilo de texto. El estilo de texto seleccionado será usado para las anotaciones de elevación.



Dibujar secciones transversales  (pestaña de retícula):

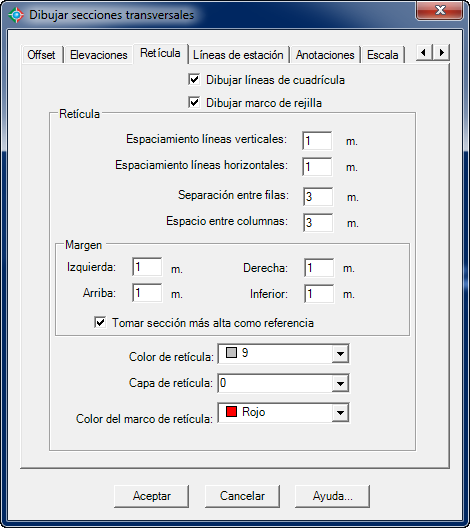

Caja de diálogo para dibujar secciones transversales (pestaña de retícula)





ØDibujar líneas de cuadrícula. Seleccione para dibujar líneas verticales y horizontales de referencia en cada dibujo de sección transversal.

ØDibujar marco de rejilla. Seleccione para dibujar líneas horizontales y verticales alrededor de cada dibujo de sección transversal.

ØRetícula.

·Espaciamiento líneas verticales. Intervalo de distancia entre cada línea vertical de la retícula. El valor debe ser sin punto decimal.

·Espaciamiento líneas horizontales. Intervalo de distancia entre cada línea horizontal de la retícula. El valor debe ser sin punto decimal.

·Separación entre filas. Distancia vertical entre la parte superior de la retícula de una sección transversal y la parte inferior de la siguiente.

·Espacio entre columnas Distancia horizontal entre el lado derecho de la retícula de una sección transversal y el la izquierdo de la siguiente.

·Margen. Espacio alrededor de la sección transversal a la izquierda, derecha, parte superior e inferior de una sección transversal. Los valores deben ser múltiplos de las distancia de separación entre líneas verticales y horizontales de la retícula.

·Color de retícula. El color seleccionado será usado para la líneas de retícula.

·Capa de retícula. Las líneas de retícula serán creadas en la capa seleccionada.

·Color del marco de retícula. El color seleccionado será usado para dibujar las líneas verticales y horizontales para definir la extensión de cada sección transversal.





Dibujar secciones transversales  (pestaña de líneas de estación):





Caja de diálogo para dibujar secciones transversales (pestaña de líneas de estación)





ØEscala de vista en planta. Los valores ingresados serán utilizados para convertir la altura del texto de anotaciones de líneas de estación de las unidades seleccionadas (metros o pies) a unidades de dibujo. Los valores típicos son 1"-100' (1 pulgada equivale a 100 pies) hasta 1"- 500' (1 pulgada equivale a 500 pies) para unidades en pies y 1:500 (1 metro equivale a quinientos metros) y 1:5000 (1 metro equivale a 5000 metros) para unidades en metros.

ØLíneas de estación. Estas serán dibujadas perpendiculares a la polilínea en cada punto de estación, con una longitud igual a la suma de distancias offset derecha e izquierda. Tomarán como referencia la dirección de cadenamiento a intervalos iguales a la distancia entre estaciones especificada. Las anotaciones de estación serán colocadas en un extremo de cada línea de estación. Las líneas de estación servirán como referencia de posición en planta de cada sección transversal.

·Color de línea. El color seleccionado será utilizado al dibujar líneas de estación colocadas sobre la polilínea.

·Capa de texto. La líneas de estación serán dibujadas en la capa seleccionada.

·Distancias de offset. La longitud de líneas de estación será la suma de las distancias de offset izquierdas y derechas, y serán medidas desde el punto de estación hacia la izquierda y derecha tomando como referencia la vista hacia la dirección de cadenamiento ascendente.

ØAnotación de líneas de estación. Las anotaciones de estación serán colocadas en un extremo de cada línea de estación para identificar el cadenamiento correspondiente.

·Altura de texto. Altura para el texto de anotaciones de líneas de estación.

·Decimales. Número de dígitos desplegados a la derecha del punto decimal para anotaciones de línea de estación.

·Color de texto. El color será usado para las anotaciones de línea de estación.

·Capa de texto. La anotaciones de líneas de estación serán creaas en la capa seleccionada.

·Estilo de texto. El estilo de texto seleccionado será usado para las anotaciones de líneas de estación.



Dibujar secciones transversales  (pestaña de anotaciones):

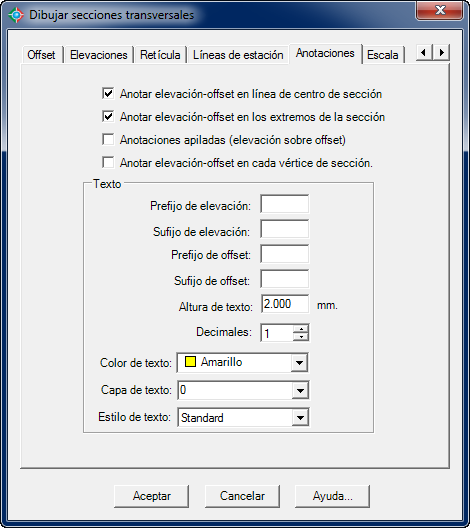

Caja de diálogo para dibujar secciones transversales (pestaña de anotaciones)





ØAnotar elevación-offset en línea de centro de sección. Anotaciones indicando la elevación y distancia offset serán colocadas en cada centro de sección transversal.

ØAnotar elevación-offset en los extremos de la sección. Anotaciones indicando la elevación y distancia offset serán colocados en los extremos de cada sección transversal.

ØAnotaciones apiladas (elevación sobre offset). Anotaciones horizontalmente alineadas serán creadas colocando anotaciones de distancia offset directamente debajo de las anotaciones de elevación. Si esta opción no está seleccionada, anotaciones verticalmente orientadas serán creadas, colocando anotaciones de elevación a la izquierda de la línea de cota vertical y anotación de distancia de offset a la derecha.

ØAnotar elevación-offset en cada vértice de sección. Anotaciones de elevación y distancia ofset serán colocadad en cada punto de inflexión de secciones transversales.

ØTexto.

·Prefijo de elevación. Texto que será incluido antes de cada anotación de elevación.

·Sufijo de elevación. Texto que será incluido al final de cada anotación de elevación.

·Prefijo de offset. Texto que será incluido antes de cada anotación de distancia de offset.

·Sufijo de offset. Texto que será incluido después de cada anotación de distancia de offset.

·Text size. Height for elevation and offset annotations.

·Decimales. Número de dígitos desplegadas a la derecha del punto decimal para anotaciones de distancias de offset.

·Color de texto. El color seleccionado será utilizado para anotaciones de elevación y distancias de offset.

·Capa de texto. Anotoaciones de elevación y distancias de offset serán creadas en la capa seleccionada.

·Estilo de texto. Anotoaciones de elevación y distancias de offset serán creadas con el estilo de texto seleccionado.



Dibujar secciones transversales  (pestaña de escala):

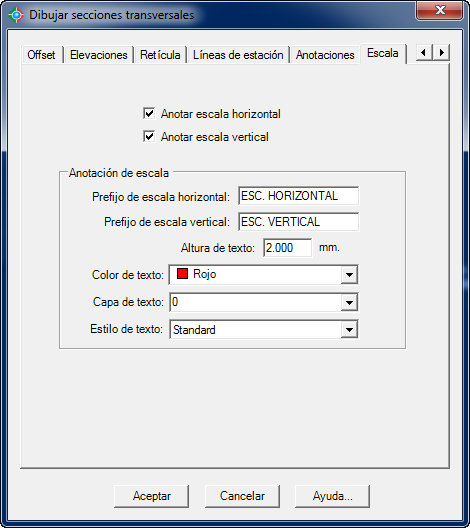

Caja de diálogo para dibujar secciones transversales (pestaña de escala)





ØAnotar escala horizontal y vertical. Una anotación indicando la escala horizontal y vertical será colocada debajo de la anotación de estación en la parte inferior de cada dibujo de sección transversal.

ØAnotación de escala.

·Prefijo de escala horizontal. Texto que será agregado antes de la anotación de escala horizontal de secciones transversales.

·Prefijo de escala vertical. Texto que será agregado antes de la anotación de escala vertical de secciones transversales.

·Altura de texto. Altura para anotaciones de escala vertical y horizontal de secciones transversales.

·Color de texto. El color seleccionado será usado para anotaciones de escala horizontal y vertical de secciones transversales.

·Capa de texto. Las anotaciones de escala horizontal y vertical serán creadas en la capa seleccionada.

·Estilo de texto. El estilo de texto seleccionado será usado para las anotaciones de escala horizontal y vertical de secciones transversales.



Sugerencias:



·Para exagerar la escala vertical de secciones transversales, use un valor menor al de la escala horizontal. Por ejemplo, si especifica una escala horizontal igual a 1:100 y la escala vertical igual a 1:50 las elevaciones serán ampliadas por un factor de dos permitiéndole apreciar mas detalle.

·La configuración de terreno obtenida al calcular secciones transversales a partir de la malla no es tan exacta como la obtenida por un levantamiento físico del terreno. Las secciones transversales no son recomendadas para proyectos donde se requiere alta precisión.

·Seleccione la opción 'Actualizar secciones existentes' para ver rápidamente los cambios después de cada corrida.



Temas relacionados:



·Importar malla de terreno de Google Earth.

·Anotar secciones transversales.
