Descripción del comando:



Después de que la malla de terreno es importada al dibujo con el comando de CAD-Earth, una polilínea puede dibujarse dentro de la malla para indicar la ruta por donde el perfil será calculado.



Usando el comando de dibujar perfil de malla de CAD-Earth las líneas de estación con anotaciones de cadenamiento serán insertadas en planta a lo largo de la polilínea, y el dibujo del perfil correspondiente será creado, completo con anotaciones de elevación, estaciones y escala. El usuario puede especificar el color, capa, estilo y altura de texto, tamaño y colocación de cada elemento del dibujo del perfil.

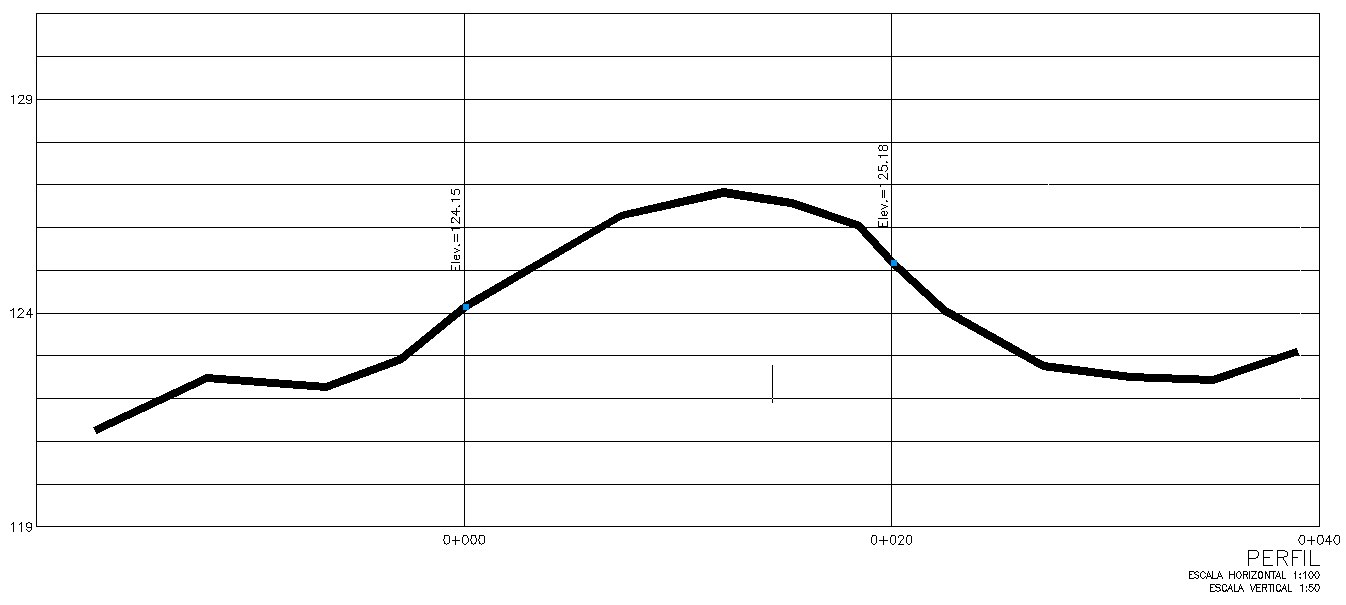

Ejemplo de dibujo de perfil





Dibujar perfil (pestaña de perfil):

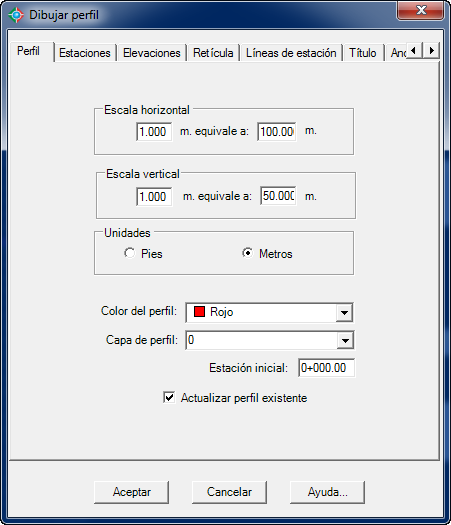

Dibujar perfil (pestaña de perfil)



ØEscala horizontal. Este valor será usado para convertir la altura de texto y símbolos de las unidades seleccionadas (pies o metros) a unidades de dibujo. Los valores típicos con 1"-100' (una pulgada equivale a 100 pies) a 1"-500' (1 pulgada equivale a 500 pies) para unidades en pies y 1:500 (1 metro equivale a 500 metros) y 1:5000 (1 metro equivale a 5000 metros) para unidades en metros.

ØEscala vertical. Los valores típicos son 1"-5' (1 pulgada equivale a 5 pies) a 1"-10' (1 pulgada equivale a 10 pies) para unidades en pies y 1:25 (1 metro equivale a 25 metros) y 1:50 (1 metro equivale a 50 metros) para unidades en metros.

ØUnidades. Las medidas pueden ser en pies o metros. Las unidades deben corresponder con las unidades utilizadas cuando la malla de terreno correspondiente fue creada.

ØColor de perfil. El color seleccionado será utilizado al dibujar la polilínea que representará el perfil.

ØCapa de perfil. La polilínea que representará el perfil será dibujada en la capa seleccionada.

ØEstación inicial. El cadenamiento del perfil comenzará con este valor.

ØActualizar perfil existente. Si un perfil fué anteriormente creado procesando la polilínea seleccionada, este se actualizará reflejando los nuevos valores especificados.





Dibujar perfil (pestaña de estaciones):

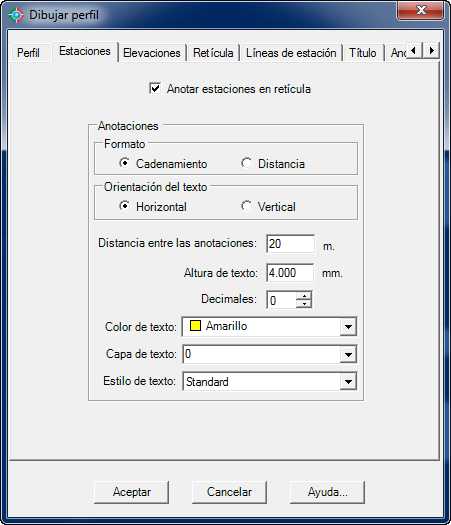

Dibujar perfil (pestaña de estaciones)





ØAnotar estaciones en retícula. Anotaciones de cadenamiento serán colocadas en la parte inferior de la retícula del perfil.

ØAnotaciones.

ØFormato.

·Cadenamiento. Para unidades en pies, las anotaciones de estación tendrán el formato 0+00.00 (la anotación de 100 pies será anotada como 1+00.00 y 1000 pies será anotada como 10+00.00, etc.). Para unidades en metros, las anotaciones de estación tendrán el formato 0+000.00 (e.g.: la anotación de 1000 metros será anotada como 1+000.00 y 100 metros de anotará como 0+100.00).

·Distancia. Las anotaciones de estación será la distancia redondeada al números de decimales especificados.

·Orientación del texto. Las anotaciones de estación pueden ser colocadas horizontal o verticalmente en la parte inferior de la retícula del perfil.

·Distancia entre las anotaciones.   Las anotaciones de estación pueden ser colocadas  en la parte inferior de la retícula del perfil a intervalos iguales a la distancia especificada.

·Altura de texto. Altura de las anotaciones de estación de acuerdo a las unidades seleccionadas (pulgadas o milímetros) y a la escala horizontal de perfil.

·Decimales. Número de dígitos desplegadas a la derecha del punto decimal para anotaciones de estación.

·Color de texto. Las anotaciones de estación serán creadas con el color seleccionado.

·Capa de texto. Las anotaciones de estación serán creadas en la capa seleccionada.

·Estilo de texto. La anotaciones de estación serán creadas con el estilo de texto seleccionado.





Dibujar perfil (pestaña de elevaciones):

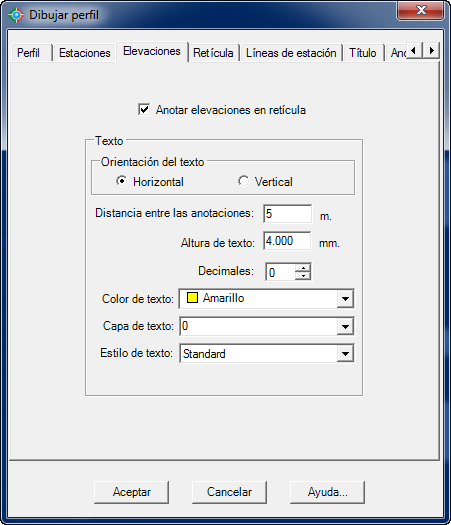

Dibujar perfil (pestaña de elevaciones)





ØAnotar elevaciones en retícula.  Anotaciones de elevación serán colocadas en el lado izquierdo de la retícula del perfil.

ØTexto.

·Orientación del texto. Las anotaciones de elevación serán colocadas horizontal o verticalmente en el lado izquierdo de la retícula del perfil.

·Distancia entre las anotaciones. La anotaciones de elevación serán colocadas a intervalos iguales a la distancia indicada en el lado izquierdo de la retícula del perfil.

·Altura de texto. Altura en milímetros o pulgadas para la anotaciones de elevación.

·Decimales. Número de dígitos desplegados a la derecha del punto decimal para anotaciones de elevación.

·Color de texto. Las anotaciones de elevación serán creadas con el color seleccionado.

·Capa de texto. Las anotaciones de elevación serán creadas en la capa seleccionada.

·Text style. Las anotaciones de elevación serán creadas con el estilo de texto seleccionado.



Dibujar perfil (pestaña de retícula):

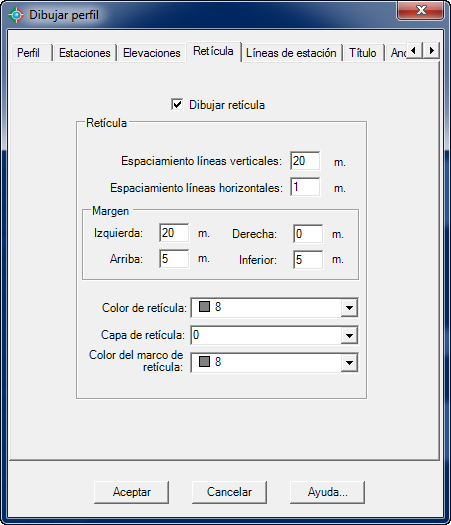

Dibujar perfil (pestaña de retícula)





ØDibujar retícula. Seleccione esta opción para dibujar líneas horizontales y verticales de referencia cubriendo el dibujo del perfil.

ØRetícula.

·Espaciamiento líneas verticales. El intervalo de separación entre cada línea vertical de la retícula. El valor no debe contener decimales.

·Espaciamiento líneas horizontales. El intervalo de separación entre cada línea horizontal de la retícula. El valor no debe contener decimales.

·Margen. Espacio alrededor del perfil a la izquierda, derecha, parte superior e inferior de una sección transversal. Los valores deben ser múltiplos de las distancia de separación entre líneas verticales y horizontales de la retícula.

·Color de retícula. Las líneas de la retícula serán dibujadas con el color seleccionado.

·Capa de retícula. Las líneas de la retícula serán dibujadas en la capa seleccionada.

·Color del marco de retícula. El color seleccionado será usado al dibujar las líneas horizontales y verticales que definen la extensión del perfil.



Dibujar perfil (pestaña de líneas de estación):

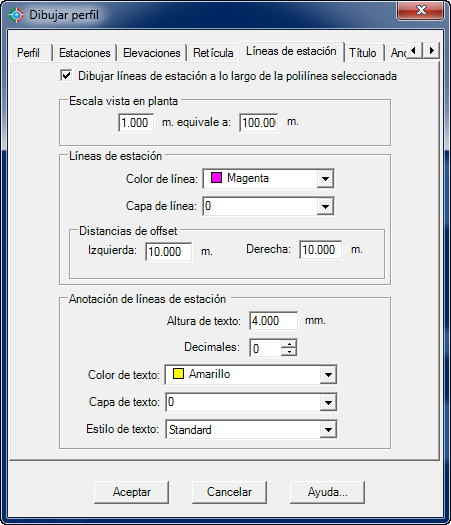

Dibujar perfil (pestaña de líneas de estación)





ØDibujar líneas de estación a lo largo de la polilínea seleccionada.  Se dibujarán líneas perpendiculares a cada punto de estación sobre la polilínea, con una longitud igual a la suma de las distancias de offset izquierda y derecha, tomando como referencia la dirección de cadenamiento ascendente y a intervalos iguales a la distancia de separación indicada. Las anotaciones de estación serán colocadas en el extremo derecho de cada línea de estación. Las líneas de estación sirven como referencia de cada estación anotada en el perfil.

ØEscala vista en planta. Este valor será usado para convertir la altura de texto y símbolos de las unidades seleccionadas (pies o metros) a unidades de dibujo. Los valores típicos con 1"-100' (una pulgada equivale a 100 pies) a 1"-500' (1 pulgada equivale a 500 pies) para unidades en pies y 1:500 (1 metro equivale a 500 metros) y 1:5000 (1 metro equivale a 5000 metros) para unidades en metros.

ØLíneas de estación.

·Color de línea. Las líneas de estación serán dibujadas con el color seleccionado.

·Capa de línea. Las líneas de estación serán dibujadas en la capa seleccionada.

·Distancias de offset. La suma de las distancias izquierda y derecha será la longitud horizontal de las secciones transversales. Estas distancias son perpendiculares a la polilínea de cadenamiento en cada estación, y son relativas a la dirección de cadenamiento ascendente.

ØAnotación de líneas de estación. Las anotaciones de estación serán colocadas en el extremo derecho de cada línea de estación para marcar el cadenamiento correspondiente.

·Altura de texto. Altura para el texto de anotaciones de líneas de estación.

·Decimales. Número de digitos desplegados a la derecha del punto decimal para anotaciones de líneas de estación.

·Color de texto. El color selecciondo será utilizado para anotaciones de líneas de estación.

·Capa de texto. Las anotaciones de líneas de estación serán creadas en la capa seleccionada.

·Estilo de texto. El estilo de  texto será usado para anotaciones de líneas de estación.





Dibujar perfil (pestaña de titulo):

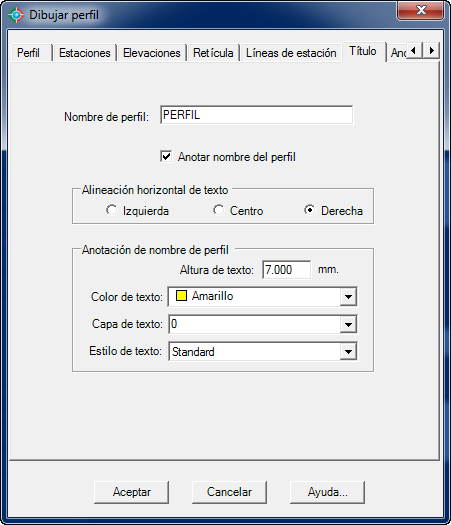

Dibujar perfil (pestaña de título)





ØNombre del perfil. El texto ingresado será colocado en la parte inferior de la retícula del perfil en el alinemiento horizontal indicado.

ØAnotar nombre de perfil. Seleccione esta opción para colocar el nombre del perfil en la parte inferior de la retícula del perfil.

ØAlineación horizontal de texto. La anotación de nombre de perfil puede ser alineada a la izquierda, centro o derecha en la parte inferior de la retícula del perfil.

ØAnotación de nombre de perfil.

·Altura de texto. Altura para el texto de anotación de nombre de perfil.

·Color de texto. El color seleccionado será utilizado para la anotación del nombre del perfil.

·Capa de texto. La anotación del nombre del perfil será creada en la capa seleccionada.

·Estilo de texto. El estilo de texto seleccionado será utilizado para la anotación del nombre del perfil.



Dibujar perfil (pestaña de anotaciones):

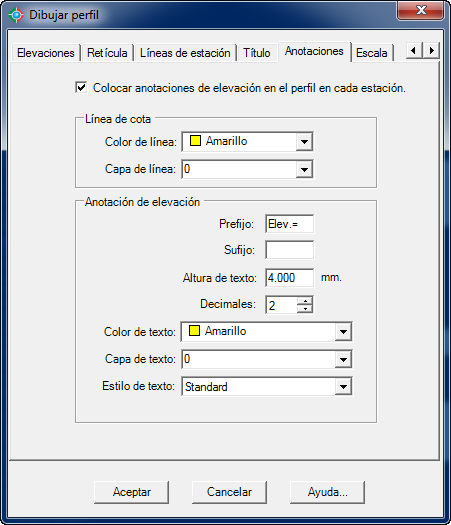

Dibujar perfil (pestaña de anotaciones)





ØColocar anotaciones de elevación en el perfil en cada estación.  Las anotaciones de elevación serán colocadas sobre el perfil en cada estación.

ØLínea de cota

·Color de cota. El color seleccionado será utilizado al dibujar la línea de cota en anotaciones de elevación.

·Capa de línea. Las líneas de cota de anotaciones de elevación serán creadas en la capa seleccionada.

ØAnotación de elevación.

·Prefijo. Texto que será agregado antes de cada anotación de elevación sobre el perfil.

·Sufijo. Texto que será agregado al final de cada anotación de elevación sobre el perfil.

·Altura de texto. Altura para texto de anotaciones de elevaciones sobre el perfil.

·Decimales. Número de dígitos desplegados a la derecha del punto decimal para anotaciones de elevaciones sobre el perfil.

·Capa de texto. Las anotaciones de elevación sobre el perfil serán creadas en la capa seleccionada.

·Estilo de texto. El estilo de texto seleccionado será utilizado para las anotaciones de elevaciónes sobre el perfil.



Dibujar perfil (pestaña de escala):



Dibujar perfil (pestaña de escala)





ØAnotar escala horizontal de perfil. Una anotación indicando la escala horizontal y vertical del perfil será colocada debajo de la anotación de nombre de perfil en la parte inferior de la retícula del perfil.

ØAnotación de escala de perfil.

·Prefijo de escala horizontal. Texto que será agregado antes de la anotación de escala horizontal del perfil.

·Prefijo de escala vertical. Texto que será agregado antes de la anotación de escala vertical del perfil.

·Color de texto. Las anotaciones de escala horizontal y vertical del perfil serán creadas con el color seleccionado.

·Text layer. Las anotaciones de escala horizontal y vertical del perfil serán creadas en la capa seleccionada.

·Text style. Las anotaciones de escala horizontal y vertical del perfil serán creadas con el estilo de texto seleccionado.





Sugerencias:



·Para exagerar la escala vertical del perfil, use un valor menor al de la escala horizontal. Por ejemplo, si especifica una escala horizontal igual a 1:100 y la escala vertical igual a 1:50 las elevaciones serán ampliadas por un factor de dos permitiéndole apreciar mas detalle.

·La configuración de terreno obtenida al calcular el perfil a partir de la malla no es tan exacta como la obtenida por un levantamiento físico del terreno. El perfil obtenido no es recomendado para proyectos donde se requiera alta precisión.

·Seleccione la opción 'Actualizar perfil existente' para ver rápidamente los cambios después de cada corrida.



Temas relacionados:



·Importar malla de terreno de Google Earth.

·Anotar perfil.
