Descripción del comando:



Polígonos, rutas y marcas de posición pueden ser importados de Google Earth a programas CAD.  Los polígonos pueden ser importados como polilíneas 2D ó 3D proyectados al terreno, aplicando opcionalmente relleno con color. Las marcas de posición pueden ser importadas como bloques con elevación, incluyendo el nombre y descripción. Se incluye una librería de símbolos donde puede seleccionar el bloque a insertar, o puede agregar bloques personalizados.



Configuración de caja de diálogo (pestaña de objetos):



Importar objetos de Google Earth (pestaña Objetos)





ØImportar:

·Polígonos. Los polígonos importados de Google Earth al programa CAD serán dibujados como polilíneas cerradas.

·Rutas. Las rutas importadas de Google Earth al programa CAD serán dibujadas como polilíneas abiertas.

·Marcas de posición. Las marcas de posición importadas de Google Earth al programa CAD serán dibujadas como puntos y bloques.

ØConfiguración de línea

·Mantener color de línea definido en Google Earth. Si esta opción no se encuentra seleccionada los objetos importados al programa CAD serán dibujados con el color vigente.

ØRelleno de polígono:

·Aplicar relleno. Un achurado sólido será aplicado a los polígonos importados al programa CAD.

·Mantener color de relleno definido en Google Earth.  Si esta opción se encuentra seleccionada el color que tenían asignado los objetos en Google Earth será utilizado al dibujar los objetos importados en el programa CAD, de otra manera se utilizará el color vigente.

·Dibujar contorno. Si se aplicará relleno de color a los objetos importados, puede seleccionar no dibujar el contorno de los polígonos cerrados.

ØDibujar con:

·Polilínea ligera. Los polígonos y rutas importados serán dibujados con polilíneas normales en el programa CAD.

·Polilínea pesada. Los polígonos y rutas importados serán dibujados con polilíneas pesadas en el programa CAD.

·Polilínea 3D. Los polígonos y rutas importados serán dibujados con polilíneas 3D, y podrán tener diferentes elevaciones en cada vértice.

·Dibujar vértices con elevaciones. La elevación en cadá vertíce será calculada al dibujar objetos con polilíneas 3D.

ØLeer datos.

·Desde archivo KML por defecto de Google Earth. Los datos serán leidos desde el archivo por defecto 'myplaces.kml' de Google Earth.

·Seleccionar archivo KML. Los datos serán leidos de un archivo KML seleccionado por el usuario.







Configuración de caja de diálogo (pestaña de marcas de posición):

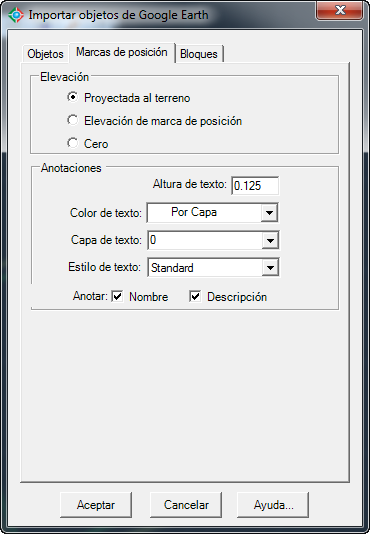

Importar objetos de Google Earth(pestaña de marcas de posición)





ØElevación:

·Proyectada al terreno. La elevación de terreno será calculada en la posición XY de la marca de posición.

·Elevación de marca de posición. La elevación será la misma que la elevación de la marca de posición en Google Earth.

·Cero. La elevación será al nivel del mar (zero absoluto)

ØAnotaciones:

·Altura de texto. Ingrese la altura para la anotación del nombre y descripción de la marca de posición en unidades de dibujo.

·Color de texto. Seleccione color para la anotación del nombre y descripción de la marca de posición.

·Capa de texto. Seleccione capa para la anotación del nombre y descripción de la marca de posición.

·Estilo de texto. Seleccione estilo de texto para la anotación del nombre y descripción de la marca de posición.

·Anotar nombre. Seleccione para anotar el nombre de la marca de posición en el dibujo.

·Anotar descripción. Seleccione para anotar la descripción de la marca de posición en el dibujo.





Configuración de caja de diálogo (pestaña de bloques):

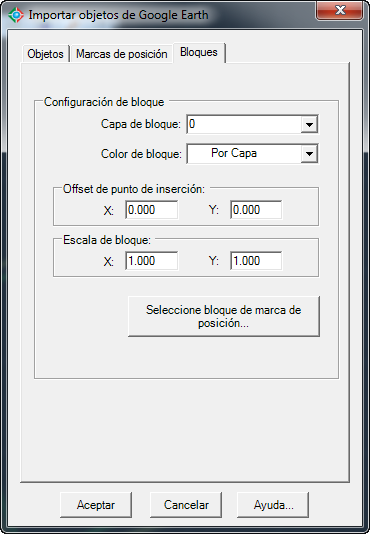

Importar objetos de Google Earth (pestaña de bloques)





ØConfiguración de bloque.

·Capa de bloque. Seleccione capa para bloque de marca de posición al importarse al programa CAD.

·Color de bloque. Seleccione color para bloque de marca de posición al importarse al programa CAD.

·Offset punto de inserción. Ingrese el desplazamiento del bloque de marca de posición en la dirección horizontal (X) y vertical (Y) en las unidades seleccionadas (metros o pies).

·Escala de bloque. Especifique la escala que será aplicada al bloque de marca de posición al insertarse.

·Seleccione bloque de marca de posición. Una caja de diálogo se mostrará para seleccionar el bloque que será insertado para representar la marca de posición.

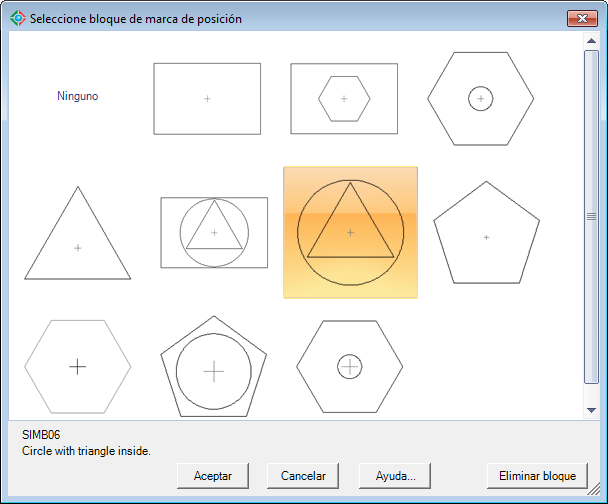

Librería de bloques para marcas de posición



Sugerencias:



·Antes de usar este comando el dibujo vigente debe estar georeferenciado para establecer los valores de los parámetros de conversión entre las coordenadas del dibujo y las coordenadas de latitud/longtitud del sitio correspondiente.

·Puede agregar bloques personalizados de marcas de posición a la librería usando el comando para crear bloques de puntos.

·Si pretende compartir información de Google Earth puede guardar información a un archivo KML. Este archivo puede ser abierto por otros usuarios de Google Earth.

·Si dibujar un polígono, ruta o marca de posición en Google Earth debe guardar la información al archivo KML default de Google Earth seleccionando 'Archivo > Guardar > Guardar mis lugares' antes de usar esta rutina para que CAD-Earth pueda leer la información actualizada del archivo default de Google Earth. Los objetos dibujados deben encontrarse en el folder 'Mis lugares'.

·No es necesario que Google Earth se encuentre abierto al importar objetos al programa CAD ya que  CAD-Earth lee información del archivo KML por defecto de Google Earth o desde un archivo KML especificado por el usuario.
