Descripción del comando:



Utilice este comando para insertar imágenes teniendo el archivo de correspondiente con los datos de posicionamiento espacial. El archivo de posicionamiento (world file, en inglés) es una archivo de texto que contiene valores numéricos para transformar una imagen y colocarla en las coordenadas correctas. El archivo de posicionamiento debe localizarse en el mismo directorio en el que se encuentra el archivo de imagen y debe tener el mismo nombre con una extensión de archivo igual a la primera y última letra de la extensión de archivo de imagen con una letra 'W' agregada al último. Por ejemplo, si el archivo de imagen es C:\IMAGENES\IMAGEN01.TIFF el archivo de posicionamiento correspondiente debe ser C:\IMAGENES\IMAGEN01.TFW. Los archivos de posicionamiento pueden ser creados por varias aplicaciones GIS (como ArcGIS). CAD-Earth tiene la opción para crear archivos de posicionamiento al importar imágenes de Google Earth.







Configuración de la caja de diálogo :

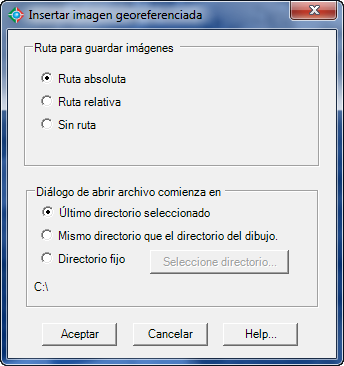

Dialog box to insert georeferenced images





ØRuta para guardar imágenes.

·Ruta absoluta. El archivo fuente de imagen debe localizarse en la ruta seleccionada.

·Relative path. El archivo fuente de imagen debe localizarse relativamente al folder donde se encuentra el archivo de dibujo vigente. Por ejemplo, si el archivo de dibujo vigente se encuentra localizado en C:\DIBUJOS\DIBUJO1.DWG y el archivo de imagen se encuentra en C:\IMAGENES\IMANGEN1.TIFF la notación de ruta relativa será ..\IMAGENES\IMAGEN1.TIFF (El archivo fuente de imagen debe localizarse en un directorio un nivel arriba del directorio del archivo de dibujo vigente, en un subdirectorio llamado IMAGENES.)

·Sin ruta. El archivo fuente de imagen debe localizarse en el mismo directorio que el directorio del dibujo vigente.

ØDiálogo de abrir archivo comienza en

·Último directorio seleccionado. La caja de diálogo para seleccionar el archivo de imagen se abrirá en el directorio seleccionado previamente.

·Mismo directorio que el directorio del dibujo. La caja de diálogo para seleccionar el archivo de imagen se abrirá en el directorio del dibujo vigente.

·Directorio fijo. La caja de diálogo para seleccionar el archivo de imagen se abrirá siempre en el directorio seleccionado por el usuario.

·Botón de seleccionar directorio. Al seleccionar este botón un navegador de directorios se abrirá para seleccionar el directorio en el que la caja de diálogo para seleccionar archivo de imagen se abrirá.



Sugerencias:



·Si pretende compartir el dibujo que contiene imágenes georeferenciadas deberá copiar los archivos de imagen al directorio correspondiente para evitar obtener marcos de imagen vacios en el dibujo.

·Si selecciona guardar la imagen con ruta absoluta debe copiar los archivos de imagen a la misma ruta en cada computadora en donde el archivo de dibujo se abrirá.

·Si selecciona guardar la imagen sin ruta, los archivos de imágenes correspondientes deben ser copiados en el mismo directorio que el archivo de dibujo en cada computadora.

·Si selecciona guardar la imagen con una ruta relativa, los archivos de imágenes deben ser copiados al mismo nivel de directorio relativo al directororio del archivo de dibujo en cada computadora.

·Puede seleccionar varios archivos de imagen en la caja de diálogo de abrir archivo presionando la tecla Ctrl y Ctrl+Mayus para activar la selección múltiple.





Temas relacionados:



·Importar imagen de Google Earth.
