Descripción del comando:



Después de que el perfil es generado a partir de una malla generada con el comando de CAD-Earth, se pueden colocar anotaciones adicionales de elevación-estación especificando puntos de inserción de texto. Los valores de elevación y estación serán calculados de acuerdo a la escala y rotación del bloque de perfil seleccionado.



Configuración de caja de diálogo:

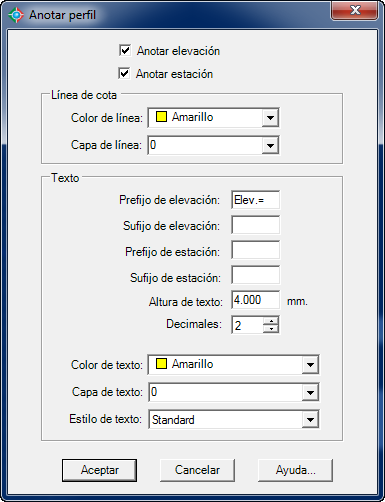

Caja de diálogo para anotar perfil.





ØAnotar elevación. Una anotación de elevación será colocada a la izquierda de la línea de cota de anotaciones de perfil.

ØAnotar estación.  Una anotación de estación será colocada a la derecha de la línea de cota de anotaciones de perfil. Si no se elige anotar la elevación, la anotación de estación será colocada a la izquierda de la línea de cota.

ØLínea de cota.

·Color de línea. Las líneas de cota serán dibujadas con el color seleccionado.

·Capa de línea. Las líneas de cota serán creadas en la capa seleccionada.

ØTexto.

·Prefijo de elevación. Texto que será agregado antes de cada anotación de elevación de perfil.

·Sufijo de elevación. Texto que será agregado después de cada anotación de elevación de perfil.

·Prefijo de estación. Texto que será agregado antes de cada anotación de estación de perfil.

·Sufijo de estación. Texto que será agregado después de cada anotación de estación de perfil.

·Altura de texto. Altura para texto de anotaciones de elevación-estación de perfil.

·Decimales. Número de dígitos desplegados a la derecha del punto decimal para anotaciones de elevación-estación de perfil.

·Color de texto. Las anotaciones de estación-elevación de perfil serán creadas con el color indicado.

·Capa de texto. Las anotaciones de estación-elevación de perfil serán creadas  en la capa seleccionada.

·Estilo de texto. Las anotaciones de estación-elevación de perfil serán creadas con el estilo de texto seleccionado.





Sugerencias:



·Debe seleccionar un perfil existente creado con el comando correspondiente de CAD-Earth antes de colocar las anotaciones de elevación-estación.

·Puede especificar un valor fraccional para altura de texto (1/8, 3/8, etc.) y el valor será convertido automáticamente a valor decimal.
