Anotar secciones transversales

Barra de herramientas:

Menu: CAD-Earth > Comandos de malla > Anotar secciones transversales.

Línea de comando: CE_ANNOTSECT

Mensajes:

Seleccione sección transversal:

Punto de inserción (ENTER para salir):

Versión de CAD-Earth: Plus.

Descripción del comando:

Después de que los dibujos de secciones transversales son generados, puede colocar anotaciones adicionales de elevación-offset en una sección transversal seleccionada especificando puntos de inserción. Los valores de elevación y offset serán calculados de acuerdo a la escala y rotación del bloque de la sección transversal seleccionada.

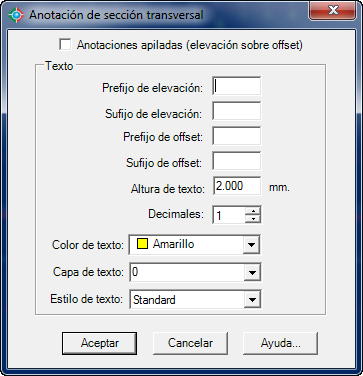

Caja de diálogo de anotación de sección transversal.

Configuración de la caja de diálogo:

ØAnotaciones apiladas (elevación sobre offset). Anotaciones orientadas horizontalmente serán creadas colocando la anotación de distancia de offset directamente debajo de la anotación de elevación. Si esta opción no está seleccionada, anotaciones verticalmente orientadas serán creadas, colocando anotaciones de elevación a la izquierda de una línea de cota vertical y anotación de distancia offset a la derecha.

Anotación apilada

Anotación vertical

ØTexto.

·Prefijo de elevación. Texto que será agregado antes de cada anotación de elevación-offset.

·Sufijo de elevación. Texto que será agregado al final de cada anotación de elevación-offset.

·Prefijo de offset. Texto que será agregado antes de cada anotación de offset.

·Sufijo de offset. Texto que será agregado después de cada anotación de offset.

·Altura de texto. Altura para anotaciones de elevación-offset.

·Decimales. Número de dígitos desplegados a la derecha del punto decimal para anotaciones de elevación-offset.

·Color de texto. El color seleccionado será utilizado al generar anotaciones de elevación-offset.

·Capa de texto. Las anotaciones de elevación-offset serán creadas en la capa seleccionada.

·Estilo de texto. El estilo de texto seleccionado será utilizado al generar anotaciones de elevación-offset.

Sugerencias:

·Debe seleccionar una sección transversal creada con el comando correspondiente de CAD-Earth antes de colocar las anotaciones de elevación-offset.

·Puede especificar un valor fraccional para altura de texto (1/8, 3/8, etc.) y el valor será convertido automáticamente a valor decimal.
