Descripción del comando:



Líneas, polilíneas, arcos, círculos y puntos pueden ser exportados como polígonos, rutas y marcas de posición de Google Earth. El grosor de línea, contorno, color de relleno y opacidad de los objetos pueden ajustarse. La suavidad de curvas puede ajustarse especificando la longitud máxima del segmento y ángulo de deflexión. El nombre, descripción, escala e icono de marcas de posición puede ser también especificado.



Exportar objetos de dibujo a Google Earth(pestaña de objetos de dibujo):



Exportar objetos de dibujo a Google Earth (pestaña de objetos de dibujo)





ØNombre del grupo. El texto ingresado será mostrado como el nombre de la carpeta que contendrá los objetos exportados.

ØDescripción.  El texto ingresado será mostrado como la descripción de la carpeta que contendrá los objetos exportados.

ØExportar.

·Polilínea cerradas. Seleccione para exportar polilíneas cerradas como polígonos a Google Earth.

·Polilíneas abiertas. Seleccione para exportar polilíneas abiertas como rutas a Google Earth.

·Líneas.  Seleccione para exportar líneas como rutas a Google Earth.

·Círculos. Seleccione para exportar círculos como polígonos a Google Earth.

·Arcos.  Seleccione para exportar arcos como rutas a Google Earth.

·Puntos. Seleccione para exportar puntos como marcas de posición a Google Earth.

ØConfiguración de línea.

·Espesor. El valor para el grosor de líne de objetos exportados a Google Earth puede ser entre 0 y 100 pixeles.

·Opacidad. Los valores de opacidad de línea de objetos exportados pueden ser entre 0% (línea completamente invisible) hasta 100% (línea completamente visible).

·Color. Los objetos pueden ser exportados a Google Earth con el mismo color que tienen en el dibujo, usando el color vigente o con un color definido por el usuario.

ØRelleno.

·Opacidad.  Las polilíneas cerradas y círculos pueden exportarse a Google Earth especificando un valor de opacidad entre 0% (completamente invisible) hasta 100% (completamente visible) para el relleno.

·Color. Las polilíneas cerradas y círculos pueden exportarse a Google Earth con el mismo color que tienen en el dibujo, usando el color vigente o con un color definido por el usuario.

·Aplicar color de relleno. Seleccione esta opción si desea que se aplique relleno a objetos exportados como polilíneas cerradas y círculos.

ØSuavidad de curva.  Los arcos, círculos y polilíneas con segmentos curvos serán convertidos a una serie de segmentos rectos antes de exportarlos. El número de segmentos rectos resultantes será proporcional a la longitud máxima de segmento y al angúlo máximo de deflexión entre segmentos consecutivos especificado.

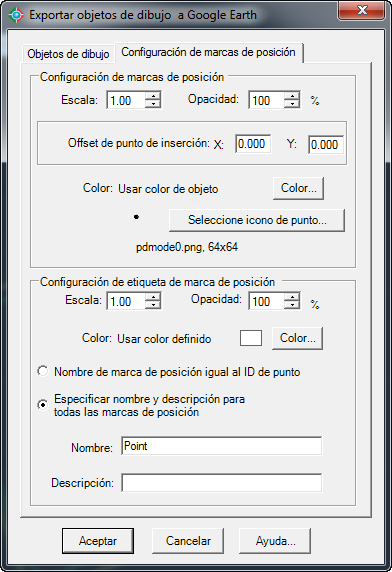

Exportar objetos de dibujo a Google Earth (pestaña de configuración de marcas de posición):



Exportar objetos de dibujo a Google Earth (pestaña de configuración de marcas de posición)





ØConfiguración de marcas de posición.

·Escala. Puede indicarse un valor entre 0 y 100 para iconos de marca de posición.

·Opacidad. Los valores pueden ser entre 0% (completamente invisible) y 100% (completamente visible) para iconos de marca de posición.

·Offset de punto de inserción.  Puede especificar una distancia de desplazamiento en dirección horizontal (X) y vertical (Y) para puntos exportados a Google Earth.

·Color. Los puntos pueden exportarse a Google Earth como marcas de posición con el color original del punto, usando el color vigente o con un color seleccionado por el usuario.

·Seleccionar icono de punto. Puede seleccionar el icon que será usado para representar los puntos exportados a Google Earth como marcas de posición. Las librerías disponibles son: iconos de Google Earth, iconos de puntos CAD e iconos personalizados. La librería de iconos de Google Earth contiene los mismo iconos por defecto utilizados en Google Earth. La librería de puntos CAD contiene los símbolos usados para representar puntos en dibujos CAD. Si selecciona la librería de iconos personalizados, los botones de agregar y eliminar iconos personalizados se activarán, pudiendo seleccionar un archivo de imagen para incluir en la librería o eliminar el icono seleccionado de la librería.

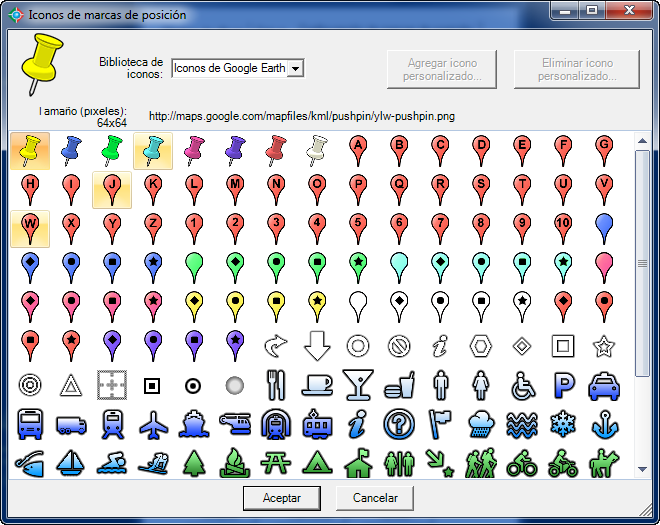

Caja de diálogo para selecionar iconos de marcas de posición.



ØConfiguración de etiqueta de marca de posición.

·Escala. Puede especificar una escalar desde 0 hasta 100 para etiquetas de marca de posición.

·Opacidad.  Los valores pueden ser desde 100% (completamente visible) hasta 0% (completamente invisible) para etiquetas de marcas de posición.

·Color. Las etiquetas de marcas de posición pueden tener el mismo color que los puntos exportados a Google Earth, el color vigente en el dibujo o un color seleccionado por el usuario.

·Nombre de marca de posición igual al punto. El nombre de las marcas de posición será el ID del punto correspondiente. EL ID es un identificador único de cada objeto de dibujo.

·Especificar nombre y descripción para todas las marcas de posición. El nombre y descripción indicados serán usados para identificar todas las marcas de posición.

·Nombre. Será utilizado como etiqueta de marca de posición y para identificar el nodo correspondiente de marcas de posición en el Explorador de Google Earth.

·Descripción. La información suministrada será desplegada como descripción en los nodos correspondientes de todas las marcas de posición en el Explorador de Google Earth.



Sugerencias:



·Antes de usar este comando el dibujo vigente debe estar georeferenciado para establecer los valores de los parámetros de conversión entre las coordenadas del dibujo y las coordenadas de latitud/longtitud del sitio correspondiente.





Temas relacionados:



·Importar objetos de Google Earth.

·Georeferenciar dibujo seleccionando objetos

·Georeferenciar dibujo seleccionando dos puntos

·Georeferenciar dibujo seleccionando un sistema de coordenadas
